大町の家・門の実測 その1

大町の家・門の実測 その1_c0195909_12134212.jpg

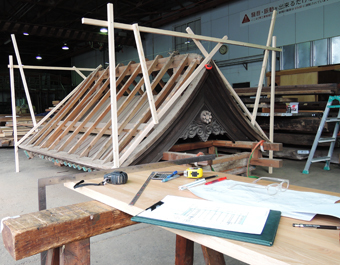

大町の家は

そろそろ外構工事にはいっていきます。

その目玉である正門の

着工準備のための実測作業に

沼津に行きました。

門は主屋と同様に建主さんが、

古い門を解体保管していたものを

移築するという計画です。

実測作業は、

スケジュール的に一日で完了したかったので、

午前9時からはじめて午後4時に終えました。

実測作業は

基本的に僕一人でおこない

現場にて10分の1の縮尺で

野帳を描いていきました。

この野帳をもとにして

正門の設計にとりかかります。

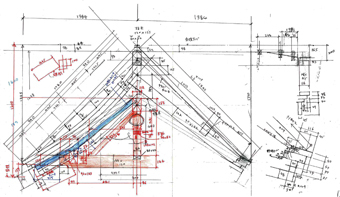

門の屋根は切妻屋根ですが、

箕甲(みのこう)おさまりになっているため、

( 僕にとっては )

むずかしい設計です。

・・・・・・・・・・・・・・・・・・

実測はフリーハンドスケッチでおこなうと、

形態・寸法・おさまりの「 不整合 」に

気がつかないことが多いため、

定規を使用した製図とすることを

基本としています。

僕は実測を、現場での

「 建築の模写 」とよんでいます。

模写することによって、

建築を身体で覚えさせようとしています。

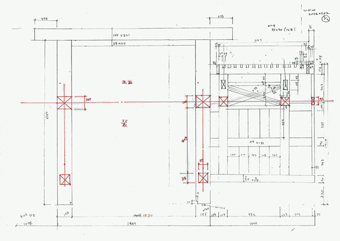

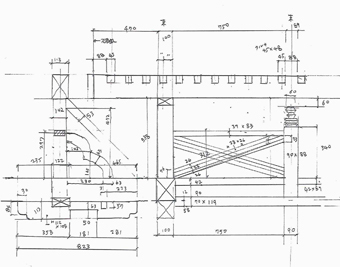

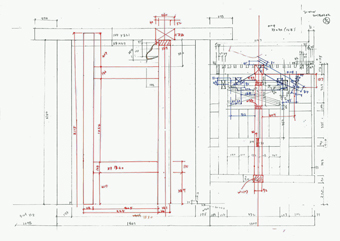

この記事で紹介する野帳は、

門の模写です・・・。


大町の家・門の実測 その1_c0195909_12133639.jpg



・・・・・・・・・・・・・・・・・・・・・・・・


大町の家・門の実測 その1_c0195909_12133264.jpg


・・・・・・・・・・・・・・・・・・・・・・・・

大町の家・門の実測 その1_c0195909_12132771.jpg

・・・・・・・・・・・・・・・・・・・・・・・・


大町の家・門の実測 その1_c0195909_12132398.jpg


・・・・・・・・・・・・・・・・・・・・・・・・


大町の家・門の実測 その1_c0195909_12131880.jpg


・・・・・・・・・・・・・・・・・・・・・・・・



大町の家・門の実測 その1_c0195909_12131430.jpg


・・・・・・・・・・・・・・・・・・・・・・・・


大町の家・門の実測 その1_c0195909_12130788.jpg


・・・・・・・・・・・・・・・・・・・・・・・・


大町の家・門の実測 その1_c0195909_12130383.jpg


・・・・・・・・・・・・・・・・・・・・・・・・


大町の家・門の実測 その1_c0195909_12125813.jpg


・・・・・・・・・・・・・・・・・・・・・・・・


大町の家・門の実測 その1_c0195909_12125215.jpg



・・・・・・・・・・・・・・・・・・・・・・・・


大町の家・門の実測 その1_c0195909_12124819.jpg


・・・・・・・・・・・・・・・・・・・・・・・・


大町の家・門の実測 その1_c0195909_12124111.jpg

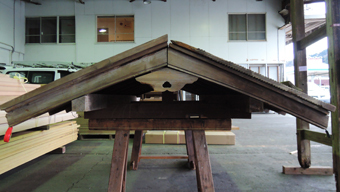

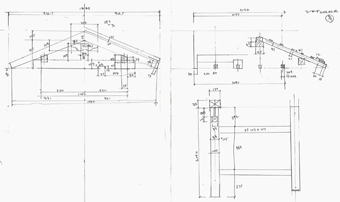

中門にする予定の門も実測しました。


大町の家・門の実測 その1_c0195909_12123798.jpg



大町の家・門の実測 その1_c0195909_12221666.jpg
